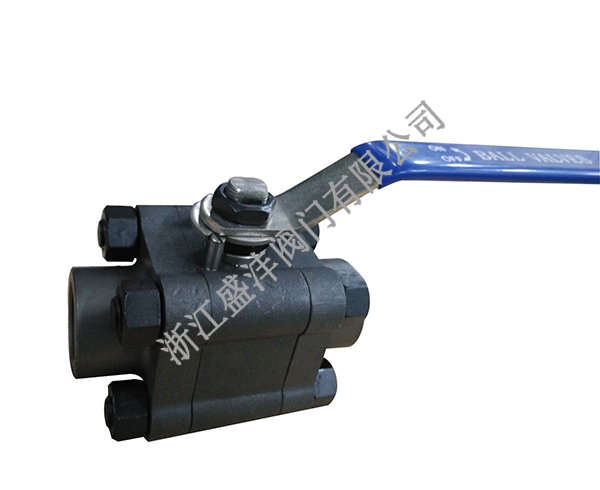

鍛鋼球閥具有旋轉90度的作用，旋塞閥體是球形的，并具有沿其軸線的圓形通孔或通道。鍛鋼球閥主要用于阻塞，分配和改變管道中介質的流動方向。只需將其旋轉90度，就可以用很小的扭矩將其緊密關閉。鍛鋼球閥適用于開關閥，但是z近開發了抑制和控制流量的球閥，例如V形球閥。
鍛鋼球閥具有結構緊湊，密封可靠，結構簡單和易于維護的特點。密封表面和球形表面通常處于閉合狀態，并且不易被介質腐蝕。適用于水，溶劑，酸和t然氣等一般工作介質，也適用于氧氣，過氧化氫，甲烷和乙烯等苛刻工作條件的介質，并已廣泛應用于各個行業。球閥體可以集成或組合。
鍛鋼球閥主要外形尺寸
公稱通徑 | 尺寸 | |||
L | H | D | D1 | |
10 | 90 | 76 | 32 | 3/8 |
15 | 90 | 76 | 32 | 1/2 |
20 | 100 | 81 | 38 | 3/4 |
25 | 115 | 92 | 45 | 1 |
32 | 130 | 114 | 55 | 11/4 |
40 | 150 | 125 | 65 | 11/2 |
50 | 170 | 144 | 75 | 2 |
注:對焊和承插式結構長度與內螺紋式長度相同
鍛鋼球閥主要外表尺寸
公稱通徑 | 尺寸 | |||||||||||||||
L | d1 | L1 | D | D1 | D2 | b | Z-Φd | H | ||||||||
mm | in | 全通徑FP | 縮徑RP | 全通徑FP | 縮徑RP | 全通徑FP | 縮徑RP | QA41 | QA341 | QA641 | QA941 | |||||
15 | 1/2″ | 130 | - | 15 | - | - | - | 95 | 65 | 45 | 14 | 4-14 | 62 | - | 200 | - |
20 | 3/4″ | 140 | - | 20 | - | - | - | 105 | 75 | 55 | 14 | 4-14 | 68 | - | 204 | - |
25 | 1″ | 150 | - | 25 | - | - | - | 115 | 85 | 65 | 14 | 4-14 | 75 | - | 215 | 360 |
32 | 11/4″ | 165 | - | 32 | - | - | - | 135 | 100 | 78 | 16 | 4-14 | 85 | - | 240 | 390 |
40 | 11/2″ | 182 | - | 40 | - | - | 145 | 110 | 85 | 16 | 4-18 | 95 | - | 264 | 395 | |
50 | 2″ | 200 | - | 50 | - | - | - | 160 | 125 | 100 | 16 | 4-18 | 110 | - | 360 | 472 |
65 | 21/2″ | 220 | - | 65 | - | - | - | 180 | 145 | 120 | 18 | 4-18 | 130 | - | 379 | 530 |
80 | 3″ | 250 | 283 | 80 | 65 | - | - | 195 | 160 | 135 | 20 | 4-18 | 155 | - | 452 | 580 |
100 | 4″ | 280 | 305 | 100 | 80 | - | - | 215 | 180 | 155 | 20 | 8-18 | 180 | 320 | 479 | 630 |
125 | 5″ | 320 | 381 | 125 | 100 | - | - | 245 | 210 | 185 | 22 | 8-18 | 250 | 380 | 646 | 710 |
150 | 6″ | 360 | 403 | 150 | 125 | - | - | 280 | 240 | 210 | 24 | 8-23 | 275 | 400 | 666 | 670 |
200 | 8″ | 400 | 419 | 200 | 150 | - | - | 335 | 295 | 265 | 26 | 12-23 | 330 | 450 | 615 | 825 |
注：其中三段式精鑄硬密封內螺紋球閥結構尺寸與軟密封三片式球閥相同。
